KDR Gear

Gear mit hoher Tragfähigkeit/Free-Lock-Mechanismus

5°
RASTUNG

Dieses Gear verfügt über eine hohe Tragfähigkeit und einen Free-Lock-Mechanismus.

Festigkeit	330N·m 230N·m
Anwendungsmöglichkeit	Rückenlehne, Kopfstütze
Rastung	5°Rastung

Produktinformation zum Download

Eigenschaften von KDR Gear

Festigkeit

Free-Lock-Mechanismus

Nach dem Auslösen des Gears ist die Rückenlehne in jedem Winkel verstellbar, ohne dass sie flach zusammengeklappt werden muss.
Der Winkel kann auch dann eingestellt werden, wenn dahinter nicht viel Platz ist, z. B. vor einer Wand.
Im Gegensatz zu herkömmlichen Free-Lock-Mechanismus gibt es keine Kunststoffteile, was das Schweißen erleichtert.

herkömmlich Gear

Erfordert viel Platz für die WinkeleinstellungDer Winkel kann erst eingestellt werden, wenn er um 180°
heruntergeklappt ist.
KDR gear

Winkel kann auf kleinstem Raum eingestellt werdenDas KDR Gear kann nach dem Release in jedem beliebigen
Winkel arretiert werden.

Funktionsweise

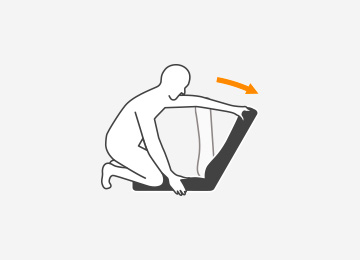

ReleaseKippen Sie die Rückenlehne nach vorne, um
das KDR Gear zu lösen.
FreiStellen Sie die Rückenlehne auf
den gewünschten Winkel ein.

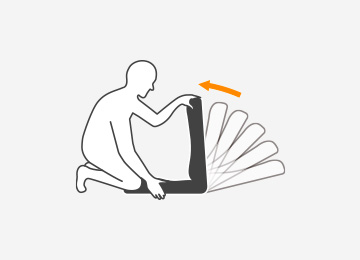

VerriegelnZiehen Sie die Rückenlehne leicht nach hinten.
Feststellen.

Produkttypen

Zeichnung Download

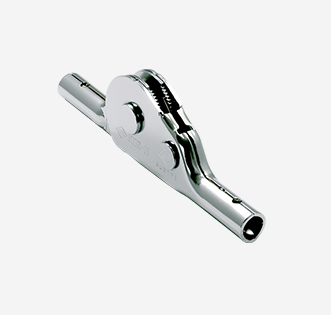

KDR-H 1.2

KDR-H 1.6

Festigkeit

: 330N·m

Die montierbare
Stahlrohrrahmengröße
Zeichnung Download

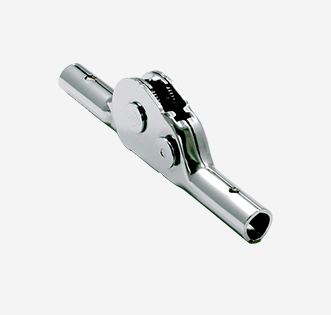

KDR-L 1.2

Festigkeit

: 230N·m

Die montierbare
Stahlrohrrahmengröße
